Name: 클리브스 관절 DIN71751, C 시리즈
Brand: Wuerd Machinery Manufacturing CO.,LTD
Price: 0.3 USD
Availability: InStock

홈 제품 소개 클레비스와 핀

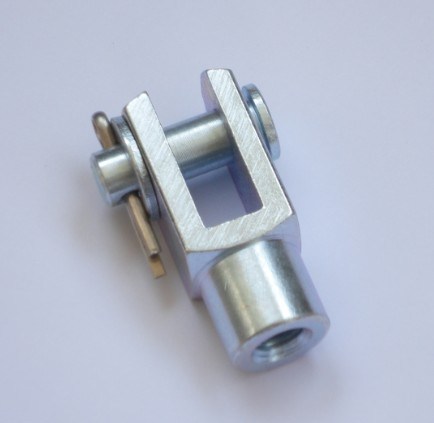

클리브스 관절 DIN71751, C 시리즈

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Wuerd
인증:	ISO9001

결제 및 배송 조건:

최소 주문 수량:	50
가격:	0.3 $/pc
포장 세부 사항:	통, 팔레트
배달 시간:	3일
지불 조건:	T/T, L/C, 웨스턴 유니온
공급 능력:	300,000pcs/월

지금 연락

상세 제품 설명

표준 또는 비표준:	기준	구조:	일반적 실린더
힘:	영적인	본체 재질:	강철

-표준: 클레비스 조인트 DIN71751

-물자: 저탄소 강철

대안: 스테인레스 스틸 304,316

-표면 보호: 전기 도금 아연 도금; 흰색-파랑(은색/투명), 아연/황색 또는 아연/검정색으로 부동태화 처리됨
선택 사항: 인산염 처리 및 기름칠

-왼쪽 스레드는 고객의 요구 사항에 따라 사용 가능합니다.

- 고객의 도면이나 샘플과 같은 비표준 클레비스 조인트.

부품 번호	d1	g	에이	a1	a2	비	b1	b2		d2		d3	l1	l2		l3	무게
C4x8	4	8	12	8	8	13	4	4	B13	M4x0.7		8	21	16	±0.3	6	0.007
C4x16	4	16	12	8	8	13	4	4		M4x0.7		8	29	24		6	0.009
C5x10	5	10	15	10	10	16.5	5	5		M5x0.8		9	26	20		7.5	0.012
C5x20	5	20	15	10	10	16.5	5	5		M5x0.8		9	36	30		7.5	0.016
C6x12	6	12	18	12	12	19.5	6	6		M6x1.0		10	31	24		9	0.021
C6x24	6	24	18	12	12	19.5	6	6		M6x1.0		10	43	36	±0.4	9	0.027
C8x16	8	16	23	16	16	25	8	8		M8x1.25		14	42	32		12	0.049
C8x16FG	8	16	23	16	16	25	8	8		M8x1.0		14	42	32		12	0.049
C8x32	8	32	23	16	16	25	8	8			M8x1.25	14	58	48		12	0.066
C8x32FG	8	32	23	16	16	25	8	8		M8x1.0		14	58	48		12	0.066
C10x20	10	20	29	20	20	31	10	10		M10x1.5		18	52	40		15	0.098
C10x20FG	10	20	29	20	20	31	10	10			M10x1.25	18	52	40		15	0.098
C10x40	10	40	29	20	20	31	10	10	0.7	M10x1.5		18	72	60		15	0.140
C10x40	10	40	29	20	20	31	10	10	0.15	M10x1.5		18	72	60		15	0.140
C10x40FG	10	40	29	20	20	31	10	10			M10x1.25	18	72	60		15	0.140
C12x24	12	24	35	24	24	38	12	12		M12x1.75		20	62	48		18	0.164
C12x24FG	12	24	35	24	24	38	12	12			M12x1.25	20	62	48		18	0.164
C12x48	12	48	35	24	24	38	12	12		M12x1.75		20	86	72		18	0.218
C12x48FG	12	48	35	24	24	38	12	12			M12x1.25	20	86	72		18	0.218
C14x28	14	28	40	27	27	43	14	14		M14x2.0		24	72	56		22.5	0.243
C14x28FG	14	28	40	27	27	43	14	14			M14x1.5	24	72	56		22.5	0.243
C14x56	14	56	40	27	27	43	14	14		M14x2.0		24	101	85		22.5	0.323
C14x56FG	14	56	40	27	27	43	14	14			M14x1.5	24	101	85		22.5	0.323
C16x32	16	32	45	32	32	48.5	16	16		M16x2.0		26	83	64	±0.4	24	0.368
C16x32FG	16	32	45	32	32	48.5	16	16			M16x1.5	26	83	64		24	0.368
C16x64	16	64	45	32	32	48.5	16	16		M16x2.0		26	115	96		24	0.497
C16x64FG	16	64	45	32	32	48.5	16	16			M16x1.5	26	115	96		24	0.497
C18x36	18	36	50	36	36	53.5	18	18		M18x2.5		30	94	72		27	0.516
C18x36FG	18	36	50	36	36	53.5	18	18			M18x1.5	30	94	72		27	0.516
C20x40	20	40	53	40	40	57	20	20		M20x2.5		34	105	80		30	0.713
C20x40FG	20	40	53	40	40	57	20	20			M20x1.5	34	105	80		30	0.713
C20x80	20	80	53	40	40	57	20	20	0.7	M20x2.5		34	145	120		30	0.963
C20x80	20	80	53	40	40	57	20	20	0.15	M20x2.5		34	145	120		30	0.963
C20x80FG	20	80	53	40	40	57	20	20			M20x1.5	34	145	120		30	0.963
C25x50	25	50	67	50	50	72.5	25	25		M24x3.0		42	132	100		36	1.411
C25x50FG	25	50	67	50	50	72.5	25	25			M24x2.0	42	132	100		36	1.411
C28x56	28	56	72	55	55	77.5	28	28		M27x3.0		48	148	112		40	1.915
C28x56FG	28	56	72	55	55	77.5	28	28			M27x2.0	48	148	112		40	1.915
C30x54FG	30	54	67	55	55	72.5	30	30			M27x2.0	48	148	110		40	1,836
C30x60	30	60	77	60	60	82.5	30	30		M30x3.5		52	160	120		42	2.465
C30x60FG	30	60	77	60	60	82.5	30	30			M30x2.0	52	160	120	±0.4	42	2.465
C35x54FG	35	54	87	70	70	94	35	35			M36x2.0	60	188	144		54	3.620
C35x72	35	72	87	70	70	94	35	35		M36x4.0		60	188	144		54	3.632
C35x72FG	35	72	87	70	70	94	35	35			M36x2.0	60	188	144		54	3.632
C36x72	35	72	87	70	70	94	36	36		M36x4.0		60	188	144		54	3.632
C36x72FG	35	72	87	70	70	94	36	36			M36x2.0	60	188	144		54	4.632
C40x84	40	84	100	85	85	106	40	40		M42x4.5	M42x2.0	70	232	168		63.5	6,700
