| 원래 장소: | 중국 |
| 브랜드 이름: | Wuerd |
| 인증: | ISO9001 |
| 모델 번호: | CS8M5-CS19M16 |
| 최소 주문 수량: | 100PCS |
|---|---|
| 가격: | 0.3USD/pc |
| 포장 세부 사항: | 내츄럴 패키지, 스페셜 패키지 |
| 배달 시간: | 3~7일 |
| 지불 조건: | T/T, 서부 동맹, L/C, 서부 동맹 |
| 공급 능력: | 300,000pcs/월 |
| 치수(mm) | 무게 (kg/1000개) 폼용 |
|||||||||
| d1 h9 |
d2 |
l2 ±0.3 |
l3 ±0.3 |
e 최소 |
d5 h11 |
l1 ±0.2 |
a ±0.3 |
WAF h14 |
A 및 AS C 및 CS |
B 및 BS |
| 8 | M5x0.8 | 10.2 | 9 | 10.2 | 5 | 4 7.5 |
22 | 7 | 15.2 | 12.85 13.35 |
| 10 | M6x1 | 12.5 | 11 | 11.5 | 6 | 4.5 8 |
25 | 8 | 25.2 | 21.3 22 |
| 13 | M8x1.25 | 16.5 | 13 | 14 | 8 | 5 10 |
30 | 11 | 53.1 | 43.1 45 |
| 16 | M10x1.5 M12x1.75 |
20 | 16 | 15.5 | 10 | 6 13 |
35 | 13 | 103.8 | 82.3 86.6 |
| 19 | M14x1.5 M14x2 M16x2 |
28 | 20 | 21.5 | 14 | 12 18 |
45 | 16 | 220.9 | 181 188.7 |

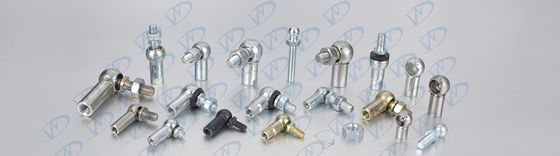

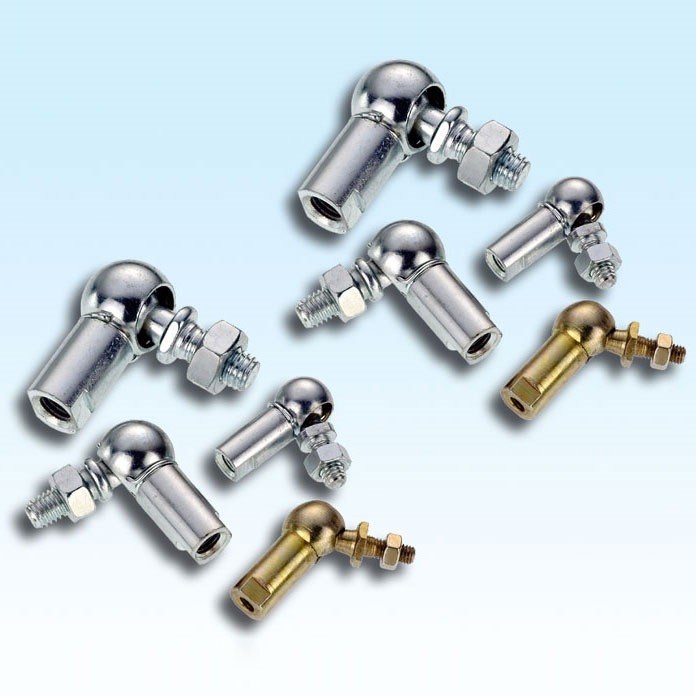

*표준: 볼 조인트 DIN71802
*볼 조인트 DIN 71802는 볼 소켓 DIN 71805와 볼 스터드 DIN 71803으로 구성됩니다.
외부 안전 클립이 있는 폼(폼 CS, BS)의 회전 각도는 15°이고, 외부 안전 클립이 없는 폼(폼 C, B)의 회전 각도는 18°입니다.
*재질: 탄소강 대체: 스테인리스강 304 또는 316
*표면: 아연 도금, 아연/클리어, 아연/블랙, 아연/옐로우 또는 화이트-블루 패시베이션
*특수 각도 조인트는 고객의 도면 또는 샘플에 따라 제작될 수 있습니다.
참고:
*A/B/C 타입은 볼 소켓에 외부 안전 클립이 없음
*AS/BS/CS 타입은 볼 소켓에 외부 안전 클립이 있음
*폼 C, CS의 볼 스터드에 스패너 표면이 있습니다.
*요청 시 스패너 표면이 있거나 없는 볼 소켓
*요청 시 좌측 나사, 실링 캡이 있거나 없는 것
