| 모델:: | AJ13M8 | 볼 소켓:: | 저탄소강 |
|---|---|---|---|
| 패키지:: | bulk package 대량 패키지 special package 특별 패키지 |
재료:: | 통 강철 |
| 표면:: | 아연백색-청색 | 대안:: | 스테인레스 강 304,316 |
| 볼 스터드:: | AISI1045 | 안전 클립/내부 링:: | 스프링 강철 |

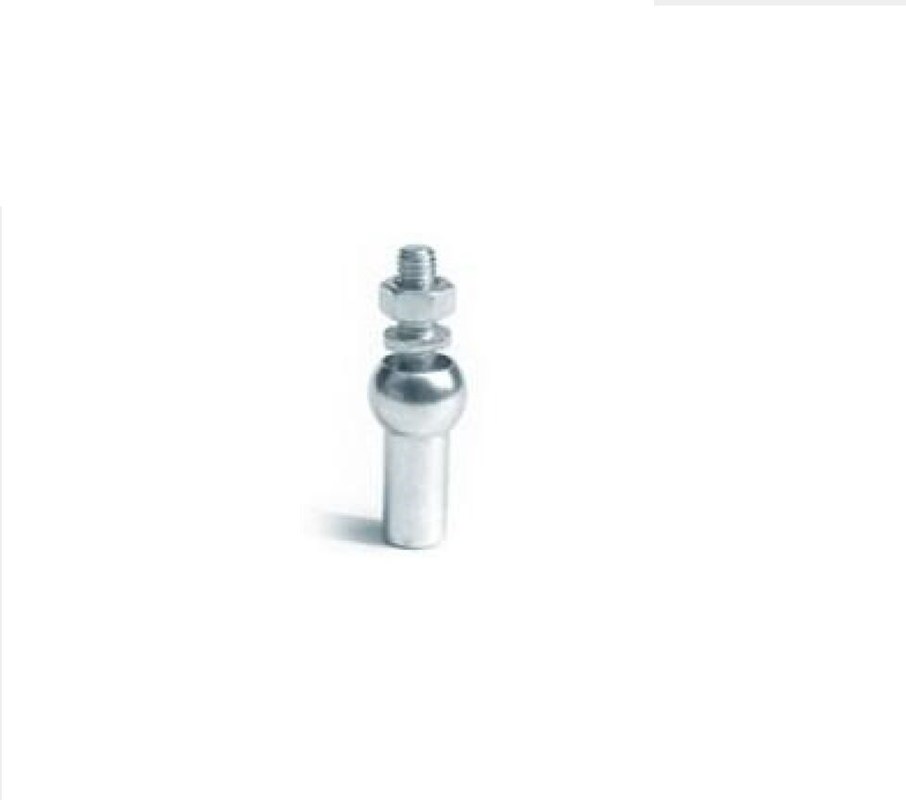

DIN71802와 유사한 축 조인트 | |||||||||
항목 | d1 h9 | d2 | a | la | l3 | e min | WAF | 인장력 F(N) 무게 | (kg/1000개) AJ8 |
8 | 40 | 22 | 19.2 | 9 | 10.2 | 7 | 30 | 29.5 | AJ10 |
10 | M6 | 25 | 23.5 | 11 | 60 | 8 | 40 | 25.2 | AJ13 |
13 | 80 | 30 | 29.5 | 13 | 80 | 11 | 60 | 53.1 | AJ16 |
16 | 15.5 | 35 | 36 | 16 | 15.5 | 13 | 80 | 103.8 | AJ19 |
19 | M14x1.5 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 | 참고: |
19 | M14x1.5 | 45 | 48 | 20 | 21.5 | 17 | 100 | 220.9 | 참고: |
재질: 탄소강
표면: 백청색 아연, 황색 아연, 흑색 아연으로 패시베이션 처리
대안: 스테인리스강 304 또는 316
*볼 소켓에 스패너 표면이 있거나 없을 수 있으며 고객 선택 사항입니다.
*왼나사 및 씰링 캡을 사용할 수 있습니다.
