| 재료:: | 탄소강 | 표면:: | 아연 흰색-파란색, 아연/노란색, 아연/검정색으로 부동태화됨 |
|---|---|---|---|
| 대안:: | 스테인레스 스틸 304 또는 316 |

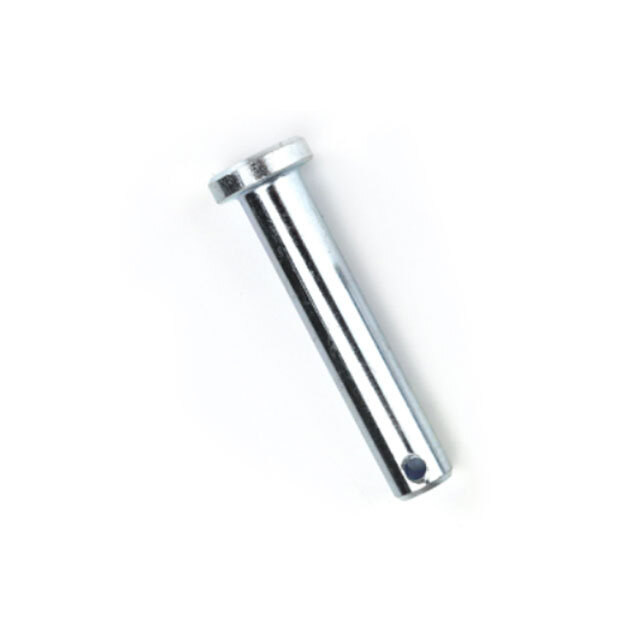

DIN1444 분할 핀
크기 | d h11 | dk h14 | d1 H13 | c 최대 | e | k js14 | le 최소 | r |
5 | 5 | 8 | 1.2 | 2 | 1 | 1.6 | 2.9 | 0.6 |
6 | 6 | 10 | 1.6 | 2 | 1 | 2 | 3.2 | 0.6 |
8 | 8 | 14 | 2 | 2 | 1 | 3 | 3.5 | 0.6 |
10 | 10 | 18 | 3.2 | 2 | 1 | 4 | 4.5 | 0.6 |
12 | 12 | 20 | 3.2 | 3 | 1.6 | 4 | 5.5 | 0.6 |
14 | 14 | 22 | 4 | 3 | 1.6 | 4 | 6 | 0.6 |
16 | 16 | 25 | 4 | 3 | 1.6 | 4.5 | 6 | 0.6 |
18 | 18 | 28 | 5 | 3 | 1.6 | 5 | 7 | 1 |
20 | 20 | 30 | 5 | 4 | 2 | 5 | 8 | 1 |
22 | 22 | 33 | 5 | 4 | 2 | 5.5 | 8 | 1 |
24 | 24 | 36 | 6.3 | 4 | 2 | 6 | 9 | 1 |
*ISO EN 22341에 따른 표. 고객 요청에 따라 비표준/유사 분할 핀 제작.
재질: 강철
표면: 아연/도금
A형: 핀 구멍 없음
B형: 핀 구멍 있음
