| 모델:: | CS16M10 | 볼 소켓:: | 저탄소강 |
|---|---|---|---|
| 패키지:: | standard package 표준 패키지 special package is available 특별 패키지를 사용할 수 있습니다 |
재료:: | 통 강철 |
| 표면:: | 아연 흰색-파란색, 아연/검정색, 아연/노란색으로 부동태화됨 | 대안:: | 스테인레스 스틸 304 또는 316 |
| 볼 스터드:: | 탄소강 1045 | 안전 클립/내부 링:: | 스프링강 |

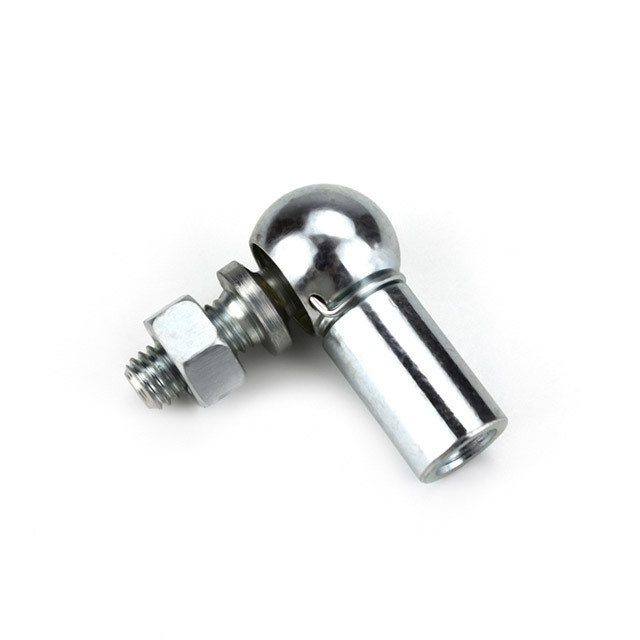

각도 볼 조인트 DIN71802, CS 타입 | |||||||||
품목 | d1 h9 | d2 | d3 | l2 ±0.3 | l3 ±0.3 | a ±0.3 | e 최소 | WAF | 무게 (kg/1000개) |
CS8M5 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
CS10M6 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
CS13M8 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
CS16M10 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS16M12 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
CS19M14 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M14x1.5 | 19 | M14x1.5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
CS19M16 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16 /19 | 221 |
*WAF: 볼 소켓에 스패너 표면이 있거나 없는 경우, 고객 요청에 따라 제작됩니다.
CS 타입: 볼 스터드에 스패너 표면이 있고, 볼 소켓에 안전 클립이 있습니다.
C 타입: 볼 스터드에 스패너 표면이 있고, 볼 소켓에 안전 클립이 없습니다.
*각도 볼 조인트 DIN71802 A/AS 타입, B/BS 타입을 원하시면 알려주십시오.
참고:
-재질:
볼 소켓: 저탄소강
볼 스터드: 탄소강 1045
안전 클립/내부 링: 스프링강
* 대안: 스테인리스강 304 또는 316
-표면 처리: 아연 백청색, 아연/검정색, 아연/노란색으로 패시베이션 처리
*왼쪽 나사 또는 씰링 캡을 사용할 수 있습니다. 씰링 캡(네오프렌)은
-40~120°C 온도에서 작동합니다(우수한 성능).
* 비표준 볼 조인트는 고객의 도면 또는 샘플에 따라 제작됩니다.
*볼 조인트 DIN71802, A, AS, B, BS 타입을 원하시면 언제든지 저희에게 연락하십시오.
