| 모델:: | B13M8 | 볼 소켓:: | 저탄소강 |
|---|---|---|---|
| 패키지:: | bulk package 대량 패키지 special package 특별 패키지 |
재료:: | 통 강철 |
| 표면:: | 아연 흰색-파란색, 아연/검정색, 아연/노란색으로 부동태화됨 | 대안:: | 스테인레스 스틸 304 또는 316 |
| 안전 클립/내부 링:: | 스프링강 |

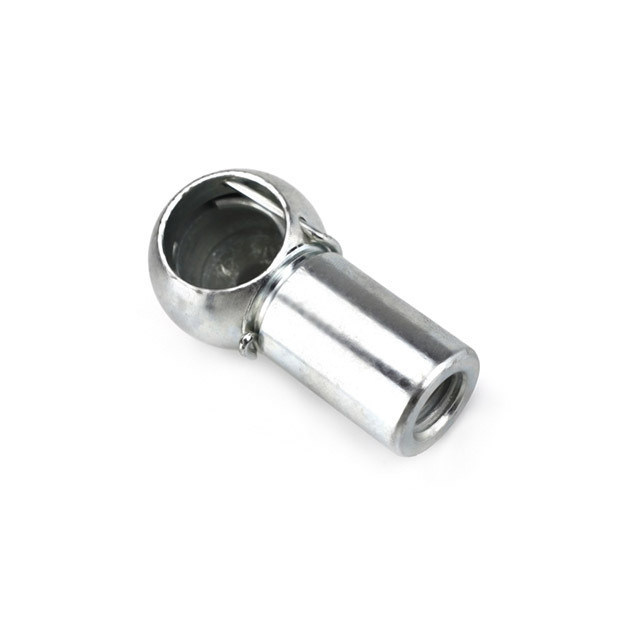

볼 소켓 DIN71805, B형 | |||||||||
품목 | d1 h9 | d2 | d3 | l2 ±0.3 | l3 ±0.3 | a ±0.3 | e min | WAF | 무게 (kg/1000개) |
B8M5 | 8 | M5 | 8 | 10.2 | 9 | 22 | 10.2 | 7 | 15 |
B10M6 | 10 | M6 | 10 | 12.5 | 11 | 25 | 11.5 | 8 | 25 |
B13M8 | 13 | M8 | 13 | 16.5 | 13 | 30 | 14 | 11 | 53 |
B16M10 | 16 | M10 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B16M12 | 16 | M12 | 16 | 20 | 16 | 35 | 15.5 | 13 | 104 |
B19M14 | 19 | M14 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M14x1.5 | 19 | M14x1.5 | 22 | 28 | 20 | 45 | 21.5 | 16 | 221 |
B19M16 | 19 | M16 | 22 | 28 | 20 | 45 | 21.5 | 16/17 | 221 |
*WAF: 볼 소켓에 스패너 표면 유무, 고객 요청에 따라 제작.
B형: 볼 소켓에 안전 클립 포함
A형: 안전 클립 미포함
참고:
-재질:
볼 소켓: 저탄소강
안전 클립/내륜: 스프링강
대체: 스테인리스강 304 또는 316
-표면 처리: 아연 백청색, 아연/검정색, 아연/노란색으로 패시베이션 처리
*왼나사 사용 가능.
